| 鋁型材專用T型螺栓連接配件： | ||||

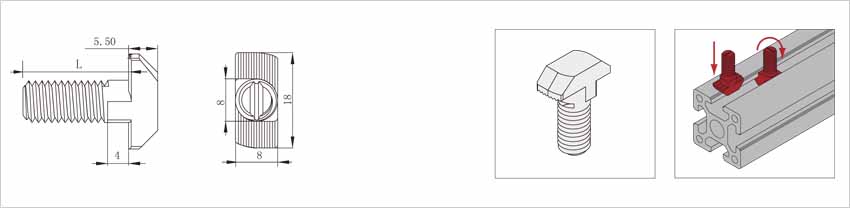

| T型螺栓可以直接放入鋁型材槽內，安裝過程中特可以自動定位鎖緊，常與法蘭螺母配合使用，是安裝角件等鋁型材配件的好幫手；根據不同型材安裝需求可選用不同規格及長度的T型螺栓； | ||||
|
||||
|
30系列鋁型材專用T型螺栓規格參數
|
||||
|
槽型
|
L（mm)
|
螺紋
|
材質
|
訂貨編號
|
|
P8（槽8）
|
16
|
M6
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB6×16-30
|
|
P8（槽8）
|
25
|
M6
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB6×25-30
|
|
P8（槽8）
|
16
|
M8
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB8×16-30
|
|
40系列鋁型材專用T型螺栓規格參數
|
||||
|
槽型
|
L(mm)
|
螺紋
|
材質
|
訂貨編號
|
|
P8（槽8）
|
20
|
M8
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB8×20-40
|
|
P8（槽8）
|
23
|
M8
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB8×23-40
|
|
P8（槽8）
|
25
|
M8
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB8×25-40
|
|
P8（槽8）
|
30
|
M8
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB8×30-40
|
|
P8（槽8）
|
40
|
M8
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB8×40-40
|
|
45系列鋁型材專用T型螺栓規格參數
|
||||
|
槽型
|
L(mm)
|
螺紋
|
材質
|
訂貨編號
|
|
P10（槽10）
|
20
|
M8×20
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB8×20-45
|
|
P10（槽10）
|
25
|
M8×25
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB8×25-45
|
|
P10（槽10）
|
30
|
M8×30
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB8×30-45
|
|
P10（槽10）
|
35
|
M8×35
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB8×35-45
|
|
P10（槽10）
|
40
|
M8×40
|
碳鋼（鍍鋅/鍍鎳）
|
CE-TB8×40-45
|
| 注：50系列工業鋁型材所用T型螺栓與40系列相同，只需要根據槽深選用合適的T型螺栓即可； | ||||
APAS工業鋁型材簡易選型表： |
|
| 說明： | |
|
I. 圖中共有六個參數值： 變形量決定因素： 1.承受力F（N） 2.鋁型材長度L（mm） 3.承載力與鋁型材長度的交點 4.所選鋁型材慣性矩I（cm4） 5.從交點垂直延伸到底部的直線 6.不同承受方式的鋁型材變形量f(mm) |
|
|
II.可通過參數中的任意三個，查出另一個參
舉例：選用APAS-8-4080W鋁型材， |
|
|
|
APAS工業鋁型材受力變形量計算： |
||
| 在選用APAS工業鋁型材時，變形量將是一個重要的選擇依據，根據下列計算公式，很容易計算出鋁型材自重與受力的情況下所產生的變形量。 | ||
|
m 鋁型材線性密度（kg/cm3） F 載荷（N） L 鋁型材無支撐長度（mm） E 彈性模量（68600N/mm2） I 集合慣性（cm4） Z 載面慣性（cm3） g 9.81N/kgf f 變形量（mm） |

|
|
| * 靜載荷狀態下的鋁型材變形量計算： | ||

|
||
| * 無載荷狀態下的鋁型材變形量計算： | ||

|
||
| * 鋁型材最大允許彎曲應力：σmax<200N/m3 | ||

|
||
|
* 計算舉例： 選用APAS-10-4545鋁型材，長度L=500mm，載荷F=800N（1kgf=9.81N）,兩端固定支撐 |
||

|
||
